Panduit Data Center กับระบบสาย ตู้ Rack และการจัดการโครงสร้างพื้นฐาน
เมื่อ Data Center เพิ่มเซิร์ฟเวอร์หรืออุปกรณ์เครือข่าย ทีมงานมักเห็นตู้ใหม่ก่อนสิ่งอื่น แต่เบื้องหลังตู้หนึ่งใบมีงานที่ต้องขยายตาม ทั้งจุดเชื่อมต่อ พอร์ตสำรอง ทางเดินสาย พื้นที่จัดสาย และการจ่ายไฟภายในตู้ หากแต่ละส่วนถูกวางแยกกัน งานเพิ่มอุปกรณ์ครั้งต่อไปอาจติดขัดตั้งแต่ก่อนเริ่มติดตั้ง
Panduit มีผลิตภัณฑ์สำหรับโครงสร้างพื้นฐานทางกายภาพของ Data Center หลายกลุ่ม บทความนี้จะพาดูเส้นทางการเชื่อมต่อจากจุดกระจายสายไปถึงอุปกรณ์ในตู้ และอธิบายว่าระบบสาย อุปกรณ์จัดสาย ตู้ Rack และ PDU เกี่ยวข้องกันอย่างไร ส่วนการคำนวณกำลังไฟ การออกแบบระบบทำความเย็น และการเลือกอุปกรณ์เครือข่ายต้องอาศัยข้อมูลและผู้รับผิดชอบของแต่ละระบบในโครงการ
เริ่มจากเส้นทางข้อมูลก่อนเลือกสาย
ลองนึกภาพว่าองค์กรกำลังเพิ่มแถวตู้สำหรับเซิร์ฟเวอร์ชุดใหม่ คำถามแรกของระบบสายคืออุปกรณ์เหล่านี้จะเชื่อมไปที่ใด ต้องใช้ลิงก์ชนิดไหน และแต่ละลิงก์ยาวเท่าไร คำตอบจะกำหนดการเลือกสายทองแดงหรือไฟเบอร์ออปติก ชนิดหัวต่อ จำนวนพอร์ต และตำแหน่งแผงเชื่อมต่อ
สายไฟเบอร์ที่เข้ามาถึงแถวตู้มักสิ้นสุดที่แผงเชื่อมต่อก่อนใช้ Patch Cord ไปยังอุปกรณ์ แผงดังกล่าวช่วยให้ระบุตำแหน่งพอร์ตและจัดงานเปลี่ยนสายได้เป็นระบบ ตัวอย่างในกลุ่ม Panduit คือ Opticom Fiber Patch Panel ซึ่งรองรับการติดตั้ง Fiber Adapter Panel หรือ Cassette ตามรุ่นและอุปกรณ์ประกอบที่เลือก หากเพิ่มจำนวนลิงก์ภายหลัง ทีมงานจะตรวจได้ว่าพอร์ตและพื้นที่สำหรับจัด Patch Cord ยังเพียงพอหรือไม่
จุดนี้ควรดูทั้งระบบลิงก์ สื่อส่งสัญญาณ โมดูลรับส่งสัญญาณ ระยะทาง หัวต่อ และค่าการสูญเสียของลิงก์ต้องสอดคล้องกับความเร็วที่ต้องการ สายที่มีสเปกสูงกว่าเพียงอย่างเดียวไม่ทำให้อุปกรณ์ส่งข้อมูลได้เร็วขึ้น
พาสายไปถึงตู้โดยดูแลการดัดโค้ง
เมื่อรู้จำนวนลิงก์แล้ว จึงวางเส้นทางจากจุดกระจายไปยังแต่ละแถวตู้ ทางเดินสายที่วางตำแหน่งไว้ชัดช่วยให้ช่างเห็นว่าสายชุดใหม่ควรผ่านจุดใด เข้าตู้ตรงไหน และมีพื้นที่เหลือสำหรับงานขยายเท่าไร สำหรับไฟเบอร์ออปติก จุดเปลี่ยนทิศทางและจุดนำสายลงตู้ต้องดูแลรัศมีการดัดโค้งตามข้อกำหนดของสายที่ใช้
FiberRunner เป็นตัวอย่างระบบจัดเส้นทางสายของ Panduit ที่ออกแบบให้เดินสายเหนือแถวตู้ แล้วนำสายลงสู่จุดเชื่อมต่อผ่านอุปกรณ์เปลี่ยนทิศทางตามผังที่วางไว้ จุดเด่นคือมีชิ้นส่วนสำหรับควบคุมแนวทางเดินสายและการนำสายออกจากราง เหมาะกับพื้นที่ที่มีสายจำนวนมากและต้องเพิ่มหรือย้ายจุดเชื่อมต่อเป็นระยะ ขนาดรางและจำนวนทางแยกต้องเลือกจากปริมาณสายและพื้นที่หน้างานจริง
พื้นที่ข้าง Rack สำคัญพอ ๆ กับพื้นที่ติดตั้งอุปกรณ์

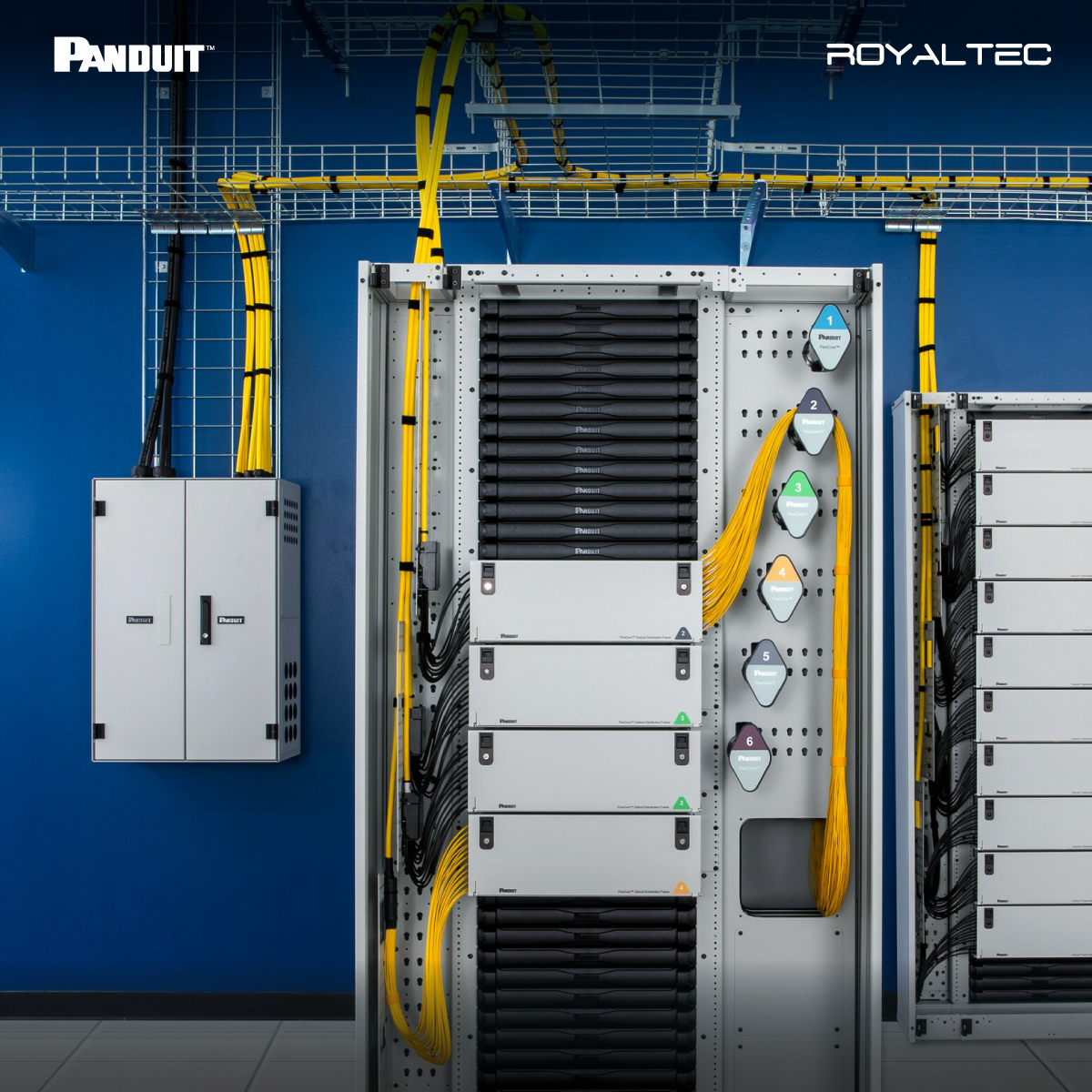

เมื่อสายเข้ามาถึงตู้ งานจัดสายยังไม่จบ สายจาก Patch Panel ต้องเคลื่อนเข้าสู่ทางเดินแนวตั้งโดยไม่บังพอร์ต ไม่ดึงรั้งหัวต่อ และไม่ขวางพื้นที่ที่ช่างต้องใช้เมื่อเพิ่มหรือเปลี่ยนอุปกรณ์ จำนวนช่องติดตั้งอุปกรณ์ในตู้จึงเป็นเพียงส่วนหนึ่งของการเลือก Rack ต้องเผื่อความลึก ตำแหน่งเข้าสาย พื้นที่ PDU และทางเข้าถึงด้านหน้าและด้านหลังด้วย
ในพื้นที่ที่มีแผงเชื่อมต่อหนาแน่น PatchRunner 2 Vertical Cable Manager ของ Panduit ใช้จัดสายแนวตั้งบริเวณ Rack รุ่น PR2VD06 เป็นอุปกรณ์ขนาด 45RU สำหรับจัดสายด้านหน้าและด้านหลัง พร้อมบานเปิดสองด้าน จุดเด่นนี้ช่วยให้เข้าถึงสายเมื่อทำงานที่แผงเชื่อมต่อ และจัดทางเดินของ Patch Cord ที่เพิ่มขึ้นตามจำนวนพอร์ตได้ เหมาะกับแถว Rack หรือพื้นที่ Network ที่ต้องจัดสายจำนวนมาก โดยต้องตรวจขนาดและวิธีติดตั้งกับ Rack ที่เลือกจริง
ส่วนตู้สำหรับติดตั้งอุปกรณ์ เช่นกลุ่ม Net-Verse ของ Panduit ต้องเลือกจากขนาดและน้ำหนักอุปกรณ์ พื้นที่สำหรับสาย การติดตั้ง PDU และทางลมของอุปกรณ์แต่ละชนิด อุปกรณ์จัดสายและตู้ที่ปรากฏในแค็ตตาล็อกเดียวกันอาจมีขนาดต่างกัน จึงควรตรวจความเข้ากันได้รายรุ่นก่อนนำมาระบุในแบบ
เพิ่มตู้แล้วต้องตรวจไฟและความร้อนตาม
เมื่อมีเซิร์ฟเวอร์เพิ่ม จำนวนจุดจ่ายไฟและโหลดภายในตู้ก็เปลี่ยนตาม Rack PDU ทำหน้าที่กระจายไฟจากวงจรที่เตรียมไว้ไปยังอุปกรณ์ในตู้ สิ่งที่ต้องดูมีทั้งพิกัดไฟฟ้า ชนิดและจำนวนเต้ารับ ชนิดหัวปลั๊ก สายไฟเข้า และตำแหน่งติดตั้งที่ไม่รบกวนสายหรือการบำรุงรักษา ทีมไฟฟ้าต้องตรวจโหลดและวงจรของโครงการก่อนเลือกรุ่น
Rack PDU ของ Panduit มีทั้งแบบ Basic สำหรับกระจายไฟ และกลุ่ม Intelligent ที่ตรวจวัดหรือสั่งงานได้ต่างกันตามรุ่น หากทีมดูแลระบบต้องการเห็นการใช้พลังงานผ่านเครือข่าย หรือควบคุมเต้ารับจากระยะไกล ก็ควรระบุความสามารถนั้นตั้งแต่ตอนเลือก PDU ตัวอย่างเช่น SmartZone G5 Basic PDU ทำหน้าที่กระจายไฟโดยไม่เชื่อมเครือข่าย ส่วนรุ่นที่ต้องการการตรวจวัดหรือสั่งงานต้องตรวจคุณสมบัติเฉพาะรุ่นให้ตรงกับงาน
การเพิ่มอุปกรณ์ยังเพิ่มภาระความร้อน พื้นที่วางตู้ ทางลม และกำลังของระบบทำความเย็นต้องตรวจร่วมกับทีมที่รับผิดชอบอาคารและระบบไฟฟ้า Panduit มีผลิตภัณฑ์เกี่ยวกับตู้และการจัดการความร้อนในพอร์ตโฟลิโอ การเลือกใช้ต้องอิงภาระความร้อนและแบบระบบของโครงการ
วางแผนการขยายจากแถวตู้ถัดไป
ก่อนสรุปรายการอุปกรณ์ ลองดูแบบจากมุมของทีมที่จะเข้ามาทำงานในปีถัดไป พวกเขาควรรู้ว่าสายเส้นใหม่จะผ่านทางไหน ยังมีพอร์ตว่างตรงจุดใด Patch Cord จะวิ่งไปทางใด และเมื่อติดตั้ง PDU แล้วจะเข้าถึงอุปกรณ์ด้านหลังตู้ได้หรือไม่ คำถามเหล่านี้ช่วยให้การเลือกผลิตภัณฑ์แต่ละกลุ่มโยงกับงานจริง
Royaltec เป็นตัวแทนจำหน่ายหลักของ Panduit ในประเทศไทยและมีประสบการณ์ทำงานกับแบรนด์กว่า 25 ปี หากกำลังวางระบบหรือขยาย Data Center ทีมงานสามารถนำผังตู้ รายการพอร์ต เส้นทางสาย และข้อมูลระบบไฟฟ้ามาปรึกษาเพื่อคัดเลือกผลิตภัณฑ์ที่เหมาะกับแบบและตรวจรุ่นที่จัดหาได้ ดูภาพรวมกลุ่มผลิตภัณฑ์ได้ที่ หน้า Panduit ของ Royaltec
